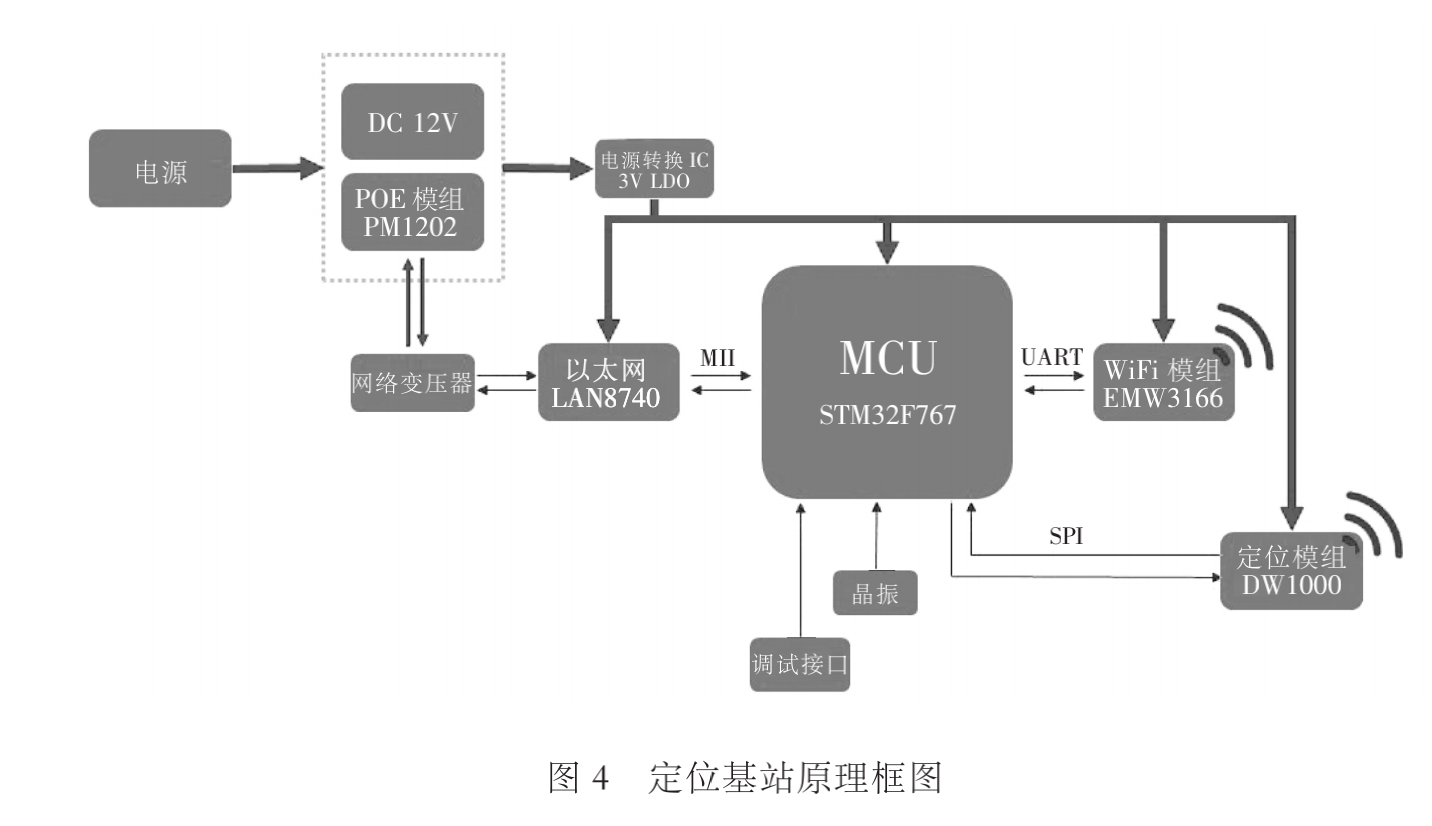

定位基站(定位传感器)可以通过标签发送信号脉冲到达的时间 差计算出位置距离 , 利用TDOA 测量算法确定标签的位置坐标, 并将数据传输至网络控制及定位引擎软件, 系统可以实现厘米级的定位精度。出于简化部署的诉求,定位基站以有线网络部署,以 POE 方式供电。 如图 4 所示为其原理框图, 如表 3 所示为基站的具体性能参数。
定位基站性能参数
项目
性能参数
供电方式
DC12V 或者 POE 供电
传输方式
以太网或者 WIFI 传输
天线接口
SMA,外接全向天线
UWB频段
3.1GHZ~10.6GHz
定位精度
10cm(无遮挡)
工作温度
-20℃~85℃
工作湿度
0~95%,无凝结
防护等级
IP65
功耗
小于 5W
定位算法
TDOA 测量技术
产品类别
型号
参数
定位基站
YS-BS401
尺寸:150mm x 150mm x 55mm重量:200g工作温度: -20℃ to 85℃工作湿度:0 to 95%, 无凝结防护等级:IP65工作频率:3 ~ 8GHz定位精度:无遮挡10cm数据传输:有线网络、WiFi电源:DC12V@1A天线接收角度:360度
定位服务器
YS-SVR201
尺寸:175mm x 130mm x 40mm重量: 665g支持基站数量:不少于500个支持标签数量:不少于65000 个定位模式:TDOA模式接口:千兆网卡 USB x 5电源: DC 12V@5A
定位标签(卡片型)
YS-TAG101
尺寸:85mm x 53mm x 8mm重量:35g工作温度: -20℃ to 85℃防护等级:IP63更新率: 0.01 ~ 30Hz(可动态调节)附加功能:信息显示,信息提醒工作频率: 3 ~ 8GHz
定位标签(资产型)
YS-TAG201
尺寸:156mm x 89mm x 48mm重量:50g工作温度:-20℃ to 85℃防护等级:IP65更新率:0.01 ~ 30Hz(可动态调节)附加功能:震动传感器,自动休眠唤醒工作频率:3 ~ 8GHz
定位标签(工牌型)
YS-TAG301
尺寸:110mm x 65mm x 10mm重量:52g工作温度: -20℃ to 85℃防护等级:IP65更新率: 0.01 ~ 30Hz(可动态调节)附加功能:震动传感器,自动休眠唤醒工作频率: 3 ~ 8GHz
