工业控制时序同步

解决方案

一、前言：时间，是高端加工的隐形精度标尺

在智能制造与高端装备制造高速发展的当下，数控机床早已不再是简单的机械加工设备。无论是航空航天结构件、精密模具、光学零件，还是复杂曲面五轴加工产品，最终加工精度、表面光洁度、设备运行稳定性，都离不开一项看不见却至关重要的底层技术——高精度时间同步。

大众往往关注机床主轴功率、重复定位精度、刚性结构，却忽略了：现代数控系统的本质，是一套严格时序约束下的多轴协同实时控制系统。微小的时间偏差，都会直接转化为空间加工误差，造成振纹、刀痕、尺寸超差甚至设备碰撞。时间同步，已然成为高端数控机床不可替代的技术基石。


二、数控机床对时间同步的硬性依赖

1、多轴联动加工：时间差就是加工误差

三轴、四轴、尤其是五轴联动加工过程中，各伺服轴需要严格按照插补指令同步运动，共同拟合复杂空间轨迹。数控系统下发的运动指令，必须在同一时刻生效执行。若各轴时钟不一致、指令触发存在时延，轴与轴之间运动步伐错位，曲面轨迹将发生扭曲。

以高速切削工况举例：进给速度达到1m/s时，1毫秒时间偏差即可造成1毫米物理误差。对于精密加工行业，这是不可接受的致命偏差。高端加工中心、五轴机床普遍要求轴间同步误差控制在1微秒以内，只有硬件级时间同步技术能够满足要求。


2、伺服闭环控制：同步精度决定加工表面质量

数控机床伺服系统包含电流环、速度环、位置环三级闭环控制，控制周期最短仅数十微秒。伺服驱动器、编码器、光栅尺需要在统一时间点完成采样、计算、反馈。一旦时钟抖动、采样时序错位，伺服相位偏移，设备极易出现低频共振、刀具震颤、工件表面鱼鳞纹与振纹。

高端机床依靠实时工业总线完成硬件时间戳打标，保障伺服三环同相位运行，从底层消除抖动源头，实现镜面级光滑加工效果。

3、工艺联锁与安全逻辑：时序决定设备安全

机床换刀、主轴启停、冷却液开关、限位保护、急停联锁等动作，均依靠严格时序逻辑执行。若系统时间紊乱，事件时间戳错乱，会出现报警颠倒、故障溯源失效、联锁误触发等隐患。在自动化柔性生产线中，时序错误甚至引发撞刀、机械干涉等重大安全事故。

4、数字化工厂：统一时间是数据追溯的前提

随着MES生产管理、设备物联网、数字孪生、远程运维普及，机床振动、电流、温度、加工日志等海量数据需要精准时间戳标记。只有全厂设备时间统一，才能完成数据对齐、故障诊断、工艺优化、质量追溯。无序时间数据，会直接导致大数据分析失效，智能制造无从落地。

三、主流高端数控设备时间同步实现方式

1、西门子840D sl（高端五轴主流系统）

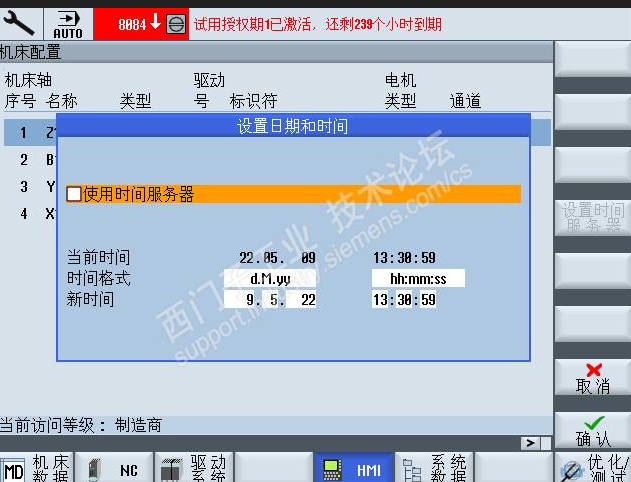

采用双层时间架构：运动控制层面依托DRIVE-CLiQ总线内置硬件PTP精密时钟，实现微秒级轴系同步；管理层面通过以太网接入NTP授时，用于日志与生产数据记录。整机依靠IEEE 1588 V2协议，多轴同步误差≤0.5μs，适用于航空、军工、高精度模具加工。

2、发那科31i-B Plus（精密加工主流系统）

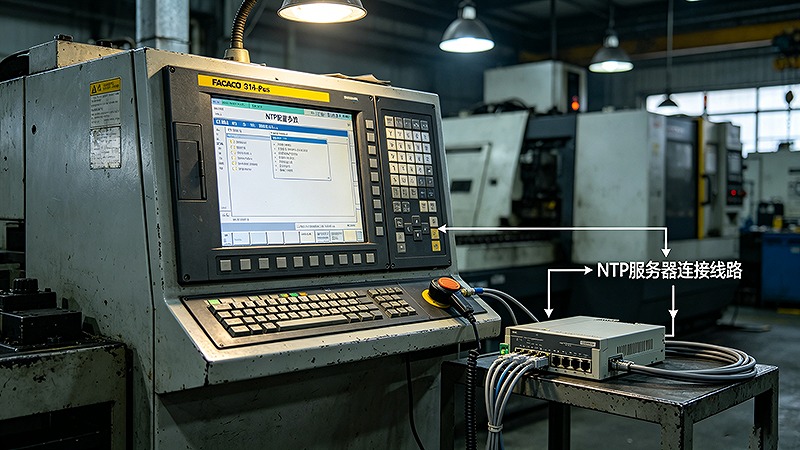

内部采用FSSB专用伺服总线，完成机床内部轴间硬同步；外部不支持PTP协议，依托NTP网络授时完成系统时间校准，毫秒级精度满足生产管理、MES对接、日志记录，广泛应用于精密零件批量加工场景。

3、工控配套：S7-1500 PLC时间协同

西门子S7-1500高端PLC支持IEEE 1588 PTP从站同步，可与840D sl共用一台PTP母钟，实现生产线机床、机器人、远程IO、检测设备时序统一，构建高精度、高协同的自动化产线。

四、工业授时架构：智能制造标准时间体系

高端智能工厂普遍采用三级授时架构，搭建全厂统一时间基准：

一级基准：北斗+GPS双模母钟，提供绝对标准时间；

二级转发：工业PTP交换机，实现时延补偿、高精度时钟分发；

三级终端：数控系统、PLC、检测仪器、机器人，全部接入同步网络。

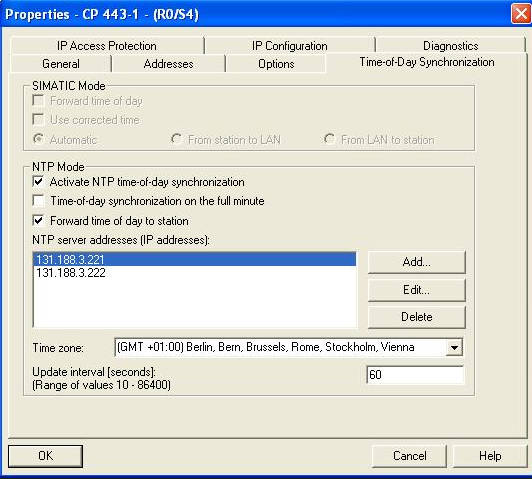

其中PTP（IEEE 1588）服务运动控制，精度亚微秒级；NTP服务生产管理，精度毫秒级，二者分工明确、互不干扰，构成成熟可靠的工业时间体系。

五、技术价值：为什么必须重视时间同步？

六、结语：微小时间，决定高端制造上限

在精密制造领域，精度永远藏在细节之中。肉眼无法分辨的微秒级时间偏差，正是区分普通机床与高端机床、粗放加工与精密制造的核心门槛。

从北斗母钟到工业交换机，从数控系统到伺服驱动，高精度时间同步技术贯穿高端数控机床全链路。未来，随着工业以太网、TSN时间敏感网络、智能制造技术持续迭代，时间同步将更加深度赋能高端装备，为精密制造、军工航空、高端模具行业筑牢底层技术基石。
