铷原子钟,拆解(多图直观)
时间:2021-09-23作者:中科云时来源:深圳市中科云时技术有限公司

原子钟是目前人类最精确的时间测量仪器,它主要是利用原子不受温度和压力影响的固定频率振荡的原理制成。虽然可能对很多人来说“原子钟”这个词还比较陌生,但它早已在无声无息中悄然融入了您生活。每天中央电视台发布的时间,就是由一台铯原子钟提供的。

用于卫星的铷原子钟

事实上,地球上的基准时间“世界协调时”,是由全世界各个地方的原子钟组的数据,通过比对加权等技术处理后得到的。此外,卫星定位、网络、通讯时间同步都离不开原子钟,换句话来说,您用的GPS、手机、上网等等均依赖原子频标高精确度的时间系统。动画演示工作原理:

今天咱们就来看铷原子钟的内部结构。本次拆解的是铷原子钟,精度比铯原子钟差些,年误差在3ms(备:1秒=1000ms)。

铷原子钟,拆解(多图直观)(图1)

一、外围电路部分

1、正面

铷原子钟,拆解(多图直观)(图2)

2、打开后盖

铷原子钟,拆解(多图直观)(图3)

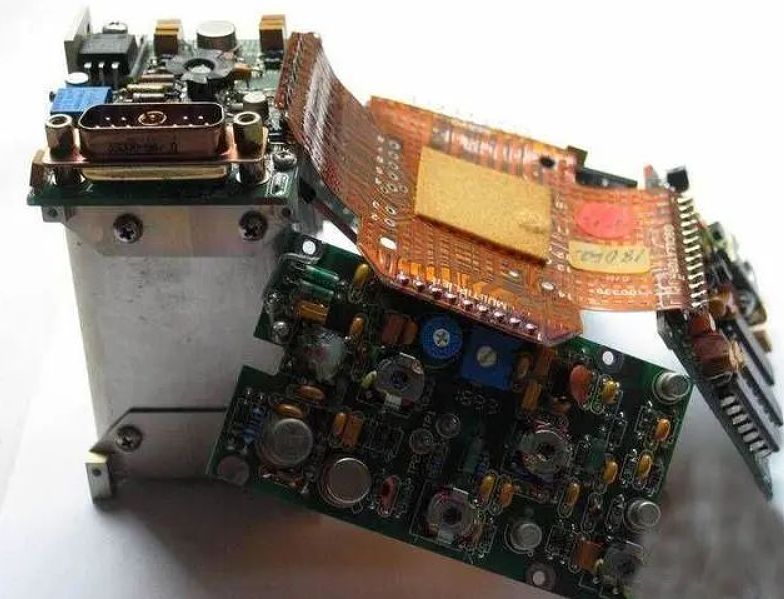

3、拆下16颗螺丝后变成这样


4、铷模块核心显露了出来

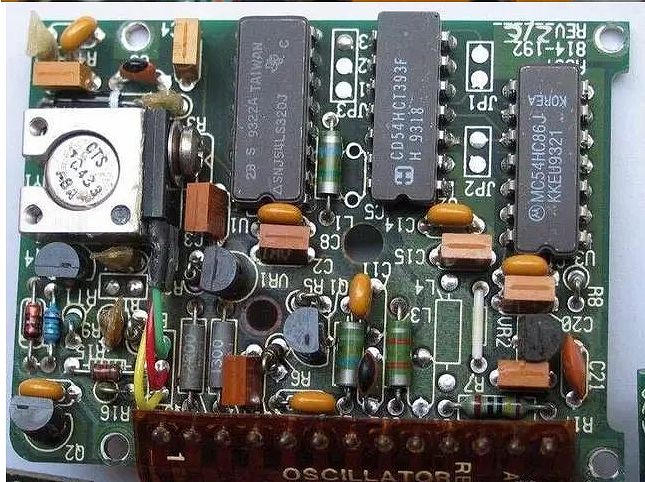

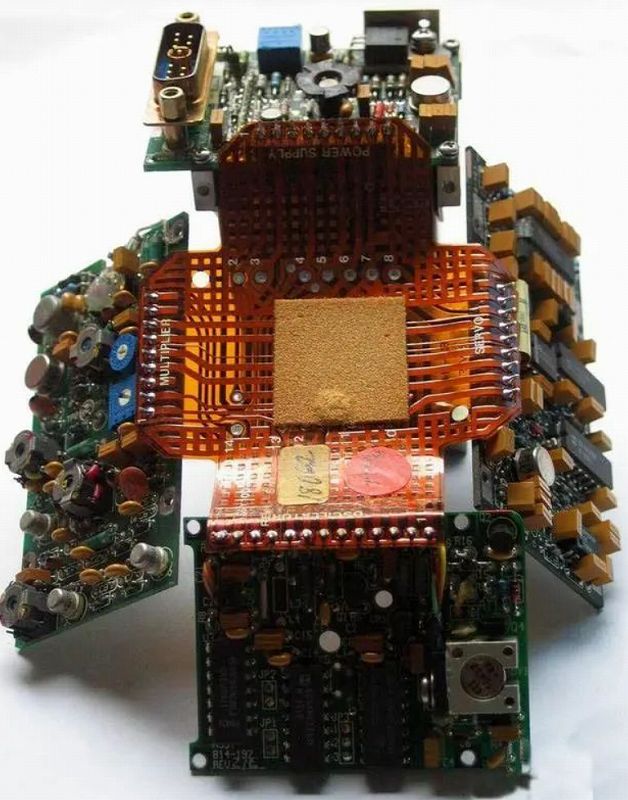

5、电路细节,分立元件使用很多

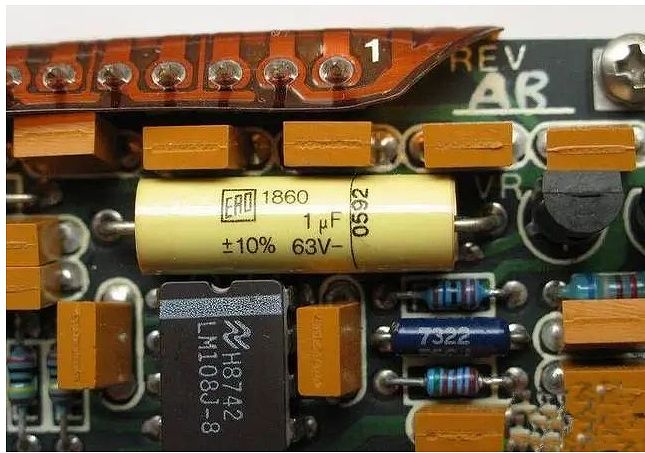

6、德国ERO电容

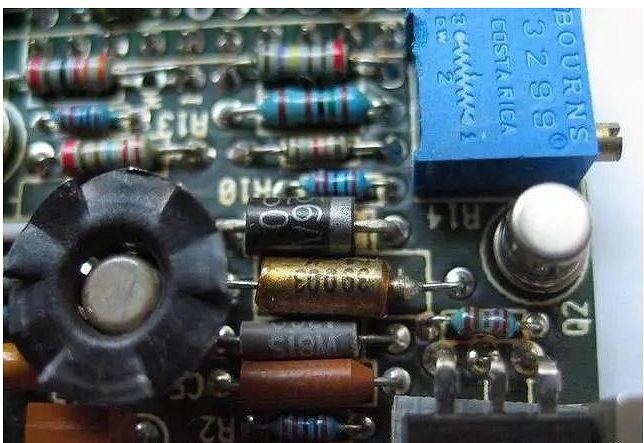

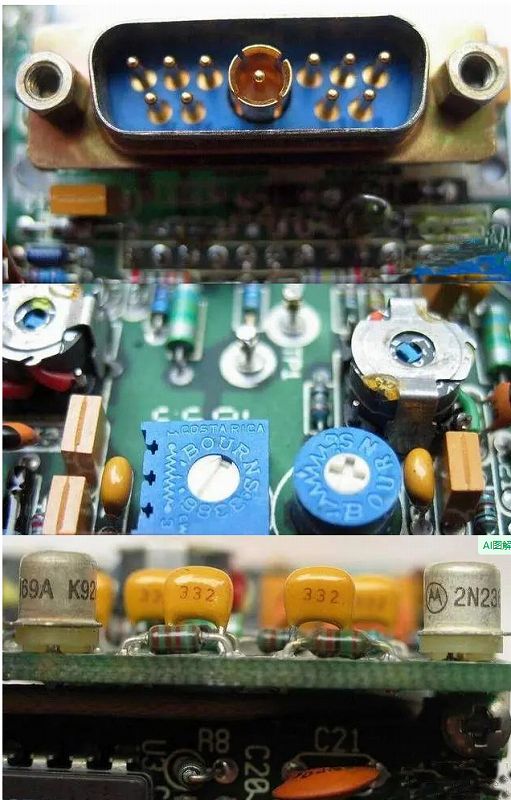

7、油浸电容,戴帽子的三极管

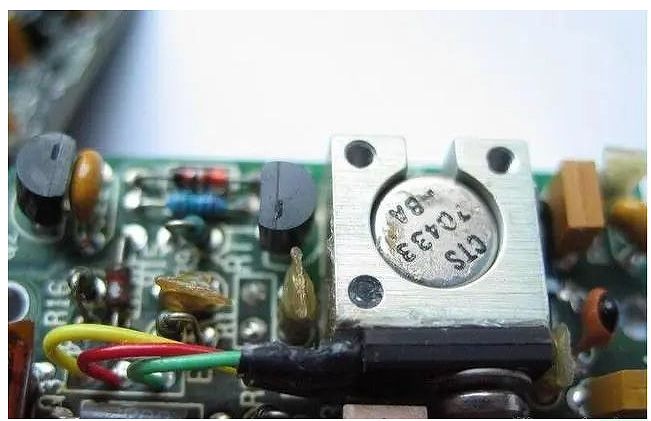

8、设计特别的恒温晶振

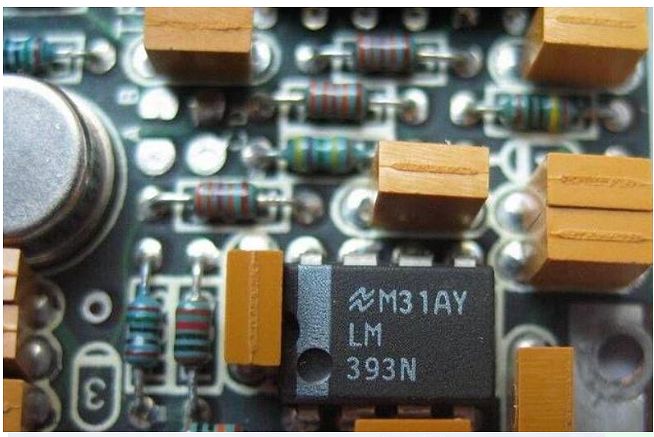

9、方块钽电容




二、模块核心部分

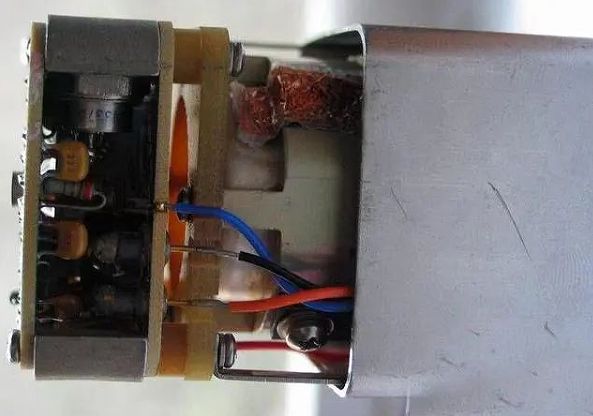

1、金属盒子

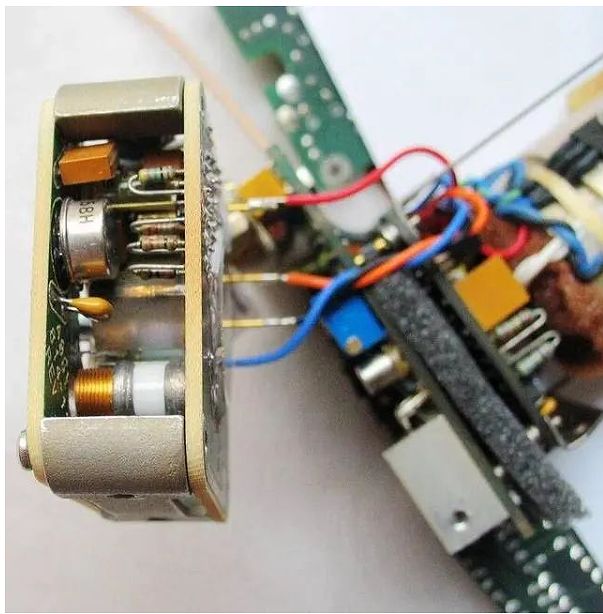

内部结构展现出来了

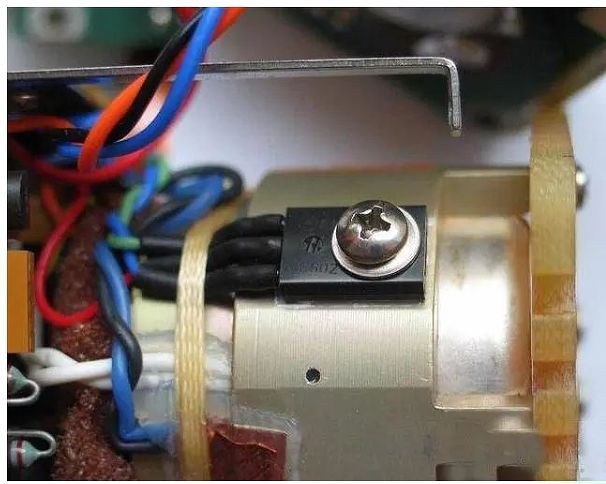

高频加热功率管


吸收式加热功率管

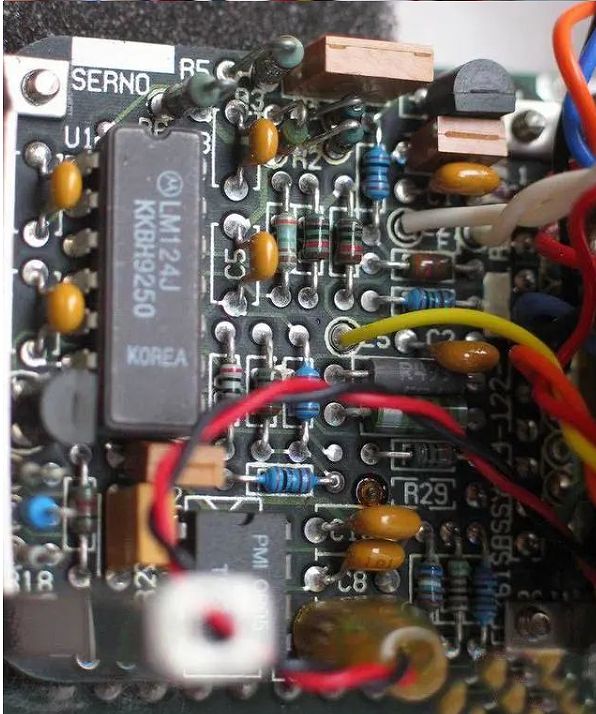

内部电路部分

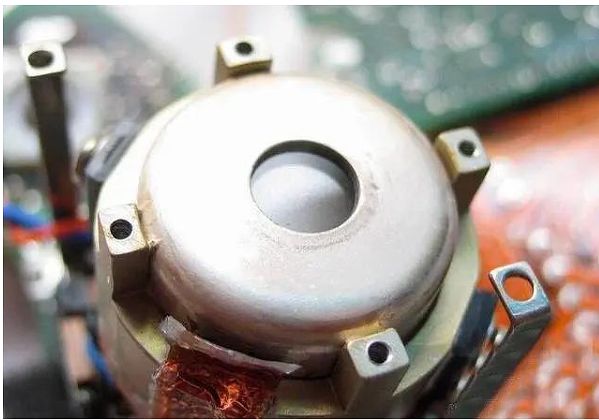

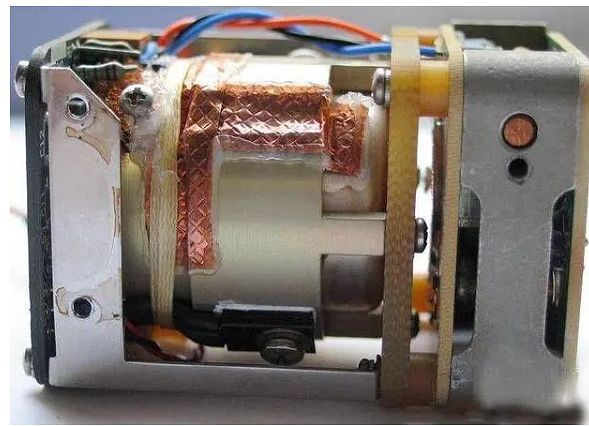

铷原子吸收室

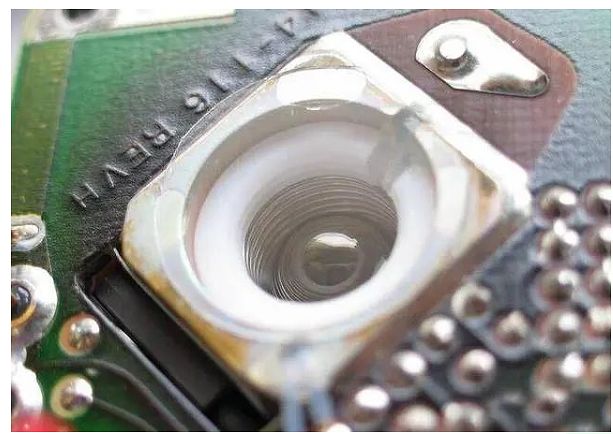

铷泡加热部分

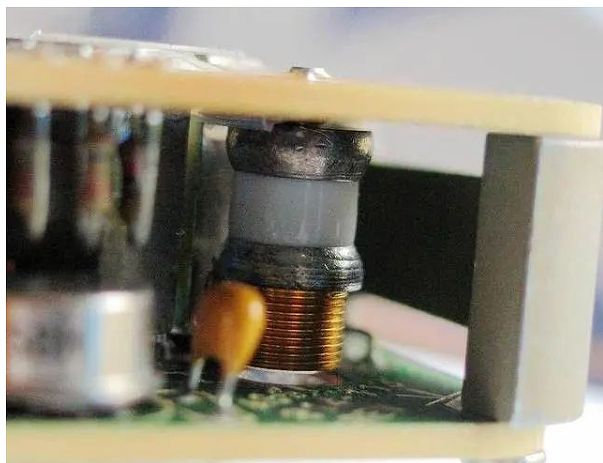

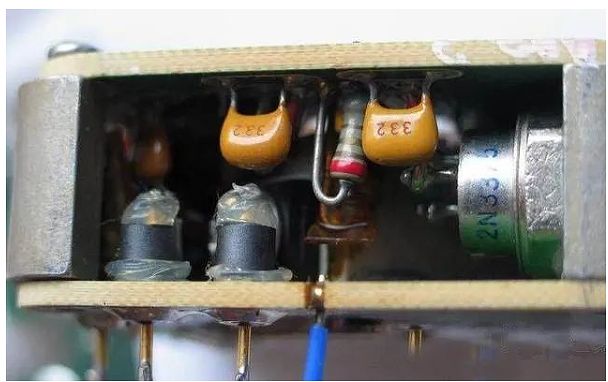

加热谐振电容


铷泡,玻璃泡内封装着微量的金属铷元素

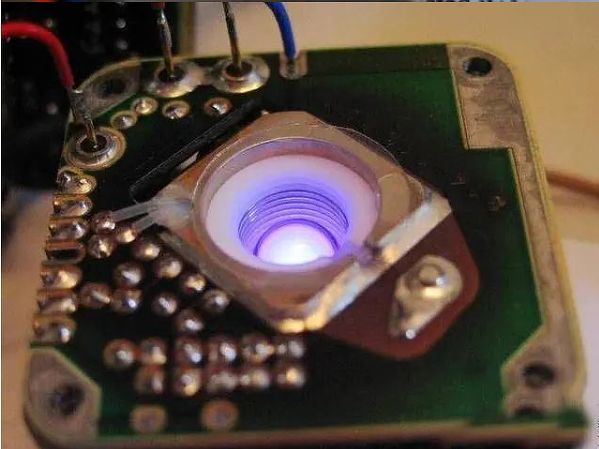

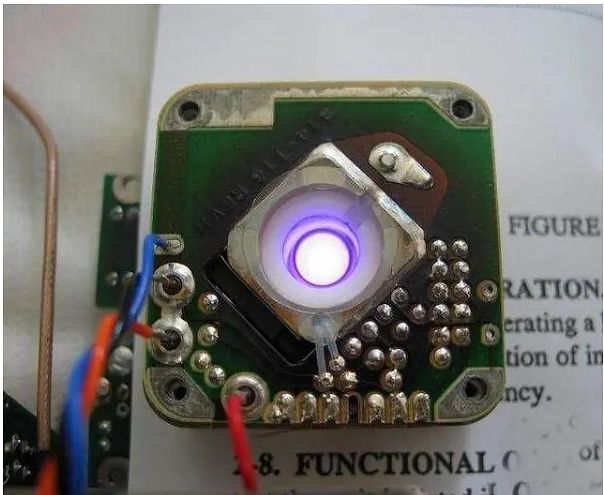

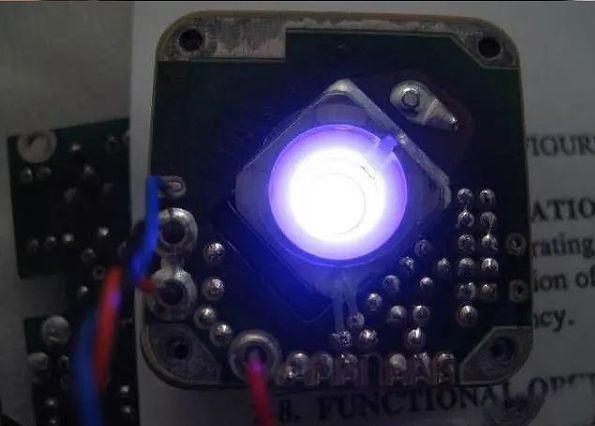

美丽的原子光,工作状态是模块通过高频电场加热金属铷,使之等离子化发出美丽的紫色光芒。
